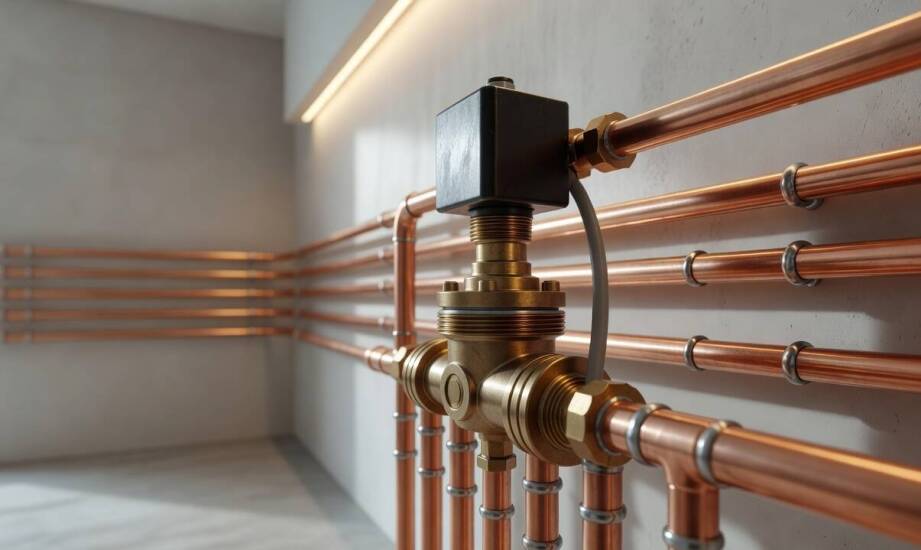

Budowa i zasada pracy zaworu elektromagnetycznego Tork w instalacjach LPG i olejowych

Zawór elektromagnetyczny działa jako główny punkt odcięcia medium w instalacjach zasilanych gazem LPG oraz olejem opałowym. Zanik zasilania elektrycznego powoduje natychmiastową i automatyczną zmianę stanu całej instalacji, co skutecznie blokuje niekontrolowany przepływ paliwa. Tego rodzaju zabezpieczenie stanowi podstawę budowy nowoczesnych układów przydomowych oraz przemysłowych. Urządzenie przejmuje kontrolę nad bezpieczeństwem, reagując na sygnały z systemów detekcji wycieków lub z głównego sterownika. Brak napięcia na cewce wymusza natychmiastowy powrót do pozycji bezpiecznej, odcinając zasilanie palników, parowników czy dystrybutorów. Gwarantuje to ochronę przed groźnym wyciekiem w sytuacjach awaryjnych, kiedy liczą się ułamki sekund reakcji układu technologicznego.

Budowa i zasada działania elektrozaworu w układzie

Klasyczny elektrozawór opiera swoją pracę na ścisłej współpracy zaledwie kilku precyzyjnie wykonanych elementów mechanicznych i elektrycznych. Wewnątrz mosiężnego lub stalowego korpusu znajduje się cewka elektromagnetyczna, ruchomy rdzeń nazywany tłoczkiem, sprężyna powrotna oraz szczelne gniazdo zaworu. Podanie napięcia na cewkę wytwarza silne pole magnetyczne, które natychmiast przyciąga tłoczek w górę, pokonując opór fizyczny stawiany przez sprężynę. Uniesienie rdzenia całkowicie odsłania gniazdo, co otwiera wolną drogę dla przepływającego medium pod ciśnieniem.

Zasada ta działa równie skutecznie w drugą stronę, zapewniając pełne bezpieczeństwo przy nagłych przerwach w dostawie prądu. Kiedy zasilanie ustaje, sprężyna mechanicznie wypycha tłoczek z powrotem do pozycji wyjściowej, mocno dociskając go do gniazda i uszczelniając przepływ. Wersje normalnie zamknięte, oznaczane skrótem NC, pozostają szczelnie zablokowane w stanie spoczynku bez użycia energii. Taki układ mechaniczny stanowi absolutny standard techniczny w każdej instalacji transportującej gazy palne oraz płynne paliwa grzewcze.

Właściwe dopasowanie podzespołów ułatwia szeroka kategoryzacja produktów dedykowanych do konkretnych zadań inżynieryjnych. Dostępne na rynku przemysłowe elektrozawory Tork obejmują warianty o zróżnicowanej średnicy przyłączy i szerokich zakresach obsługiwanego ciśnienia. Urządzenia te powstają z myślą o bezpiecznej pracy z gazem płynnym i cięższymi frakcjami olejowymi. Wybrane serie posiadają dodatkowe certyfikaty przeciwwybuchowe ATEX, co pozwala na ich legalny montaż w strefach podwyższonego ryzyka. Dystrybucją i wsparciem technicznym w zakresie tych rozwiązań zajmuje się bezpośrednio firma GOK Regler und Armaturen Polska, dostarczając certyfikowaną armaturę dla firm instalacyjnych i sektora przemysłowego.

Konstrukcja elektrozaworu a kluczowe parametry doboru

Mechanizm otwierania przepływu determinuje przydatność danego modelu w konkretnych warunkach pracy instalacji rurowej. Konstrukcja bezpośredniego działania podnosi rdzeń wyłącznie przy użyciu siły pola magnetycznego, co oznacza, że zawór tego typu może pracować od ciśnienia zerowego. Rozwiązanie to doskonale sprawdza się w układach o bardzo zmiennym przepływie lub w instalacjach rozruchowych, gdzie nie występuje stałe ciśnienie napierające na grzybek uszczelniający.

Odmienne podejście inżynieryjne prezentuje układ wspomagany ciśnieniem, nazywany również wariantem pilotowanym. Konstrukcja ta wykorzystuje naturalną różnicę ciśnień medium do otwarcia głównego otworu, odciążając tym samym samą cewkę sterującą. Taki mechanizm pozwala na uzyskanie znacznie większych przepływów przy relatywnie niskim poborze mocy elektrycznej. Zawory pilotowane stanowią optymalny wybór dla rozbudowanych instalacji przemysłowych, gdzie utrzymuje się stabilne ciśnienie robocze rzędu kilku barów. Mechanizm wewnętrznego wspomagania wymaga jednak zapewnienia minimalnego przepływu, poniżej którego grzybek może nie unieść się całkowicie.

Proces specyfikacji odpowiedniego urządzenia wymaga analizy konkretnych warunków panujących wewnątrz rurociągu. Podstawowe parametry doboru to zawsze rodzaj transportowanego medium, maksymalny zakres ciśnienia roboczego i różnicowego, temperatura otoczenia oraz oczekiwane napięcie sterujące, zazwyczaj wynoszące 24 V prądu stałego lub 230 V prądu zmiennego. Wymagania fizykochemiczne stawiane uszczelnieniom różnią się znacząco w zależności od rodzaju przesyłanego paliwa. Płynny gaz wymaga zastosowania elastomerów wysoce odpornych na agresywne węglowodory lotne. Olej opałowy narzuca z kolei rygorystyczne wymagania dotyczące zachowania szczelności przy zmianach lepkości i silnych wahaniach temperatury cieczy. Standardowe elastomery ulegają szybkiej degradacji w kontakcie z takimi substancjami.

Elementem decydującym o wieloletniej bezawaryjności pozostaje materiał, z którego wykonano membrany i o-ringi. Najczęściej wykorzystywanym kompozytem w armaturze gazowej i olejowej pozostaje Viton (FKM), który wykazuje pełną kompatybilność chemiczną zarówno z gazem płynnym, jak i z olejem opałowym. Połączenie tego uszczelnienia z wytrzymałym korpusem mosiężnym skutecznie zapobiega przedwczesnemu pękaniu materiału i powstawaniu mikrowycieków.

Projektowanie bezpiecznej infrastruktury przesyłowej opiera się na eliminacji słabych punktów w łańcuchu dystrybucji paliwa. Bezpieczeństwo i wieloletnia trwałość instalacji zależą od pełnej zgodności konstrukcji z medium oraz parametrami otoczenia. Błąd na etapie specyfikacji materiału uszczelnień lub typu mechanizmu sterującego szybko prowadzi do awarii i groźnego rozszczelnienia układu. Precyzyjnie dobrany punkt odcinający gwarantuje niezawodną blokadę strumienia, chroniąc mienie i użytkowników przed skutkami niekontrolowanego wypływu substancji łatwopalnych niezależnie od warunków zewnętrznych.
