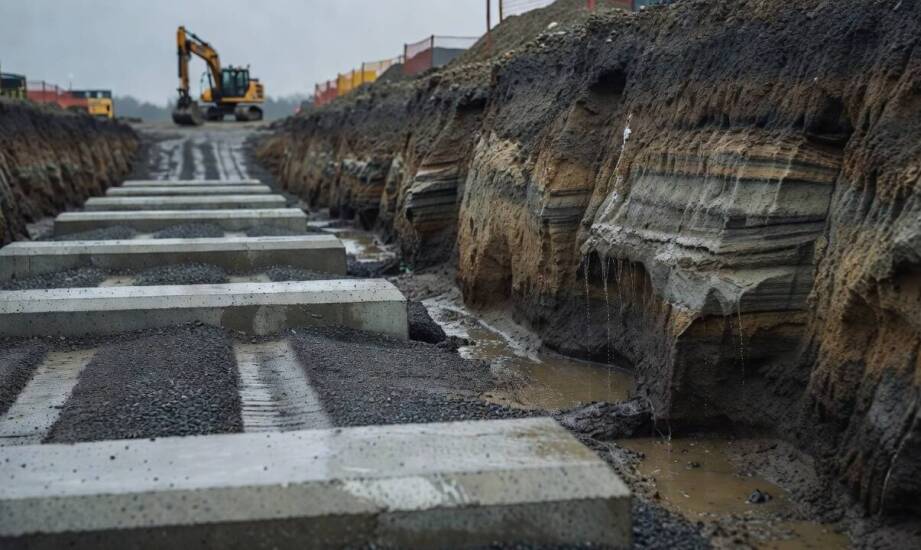

Jak grunt, woda i zamarzanie zmieniają sposób osadzenia koryt betonowych

Podczas realizacji rozległego parkingu przy obiekcie przemysłowym na Mazowszu początkowy projekt zakładał standardowe odprowadzanie wód opadowych, opierając się wyłącznie na suchych obliczeniach przepływu hydraulicznego. Niestety, już po pierwszym sezonie jesienno-zimowym okazało się, że brak uwzględnienia rzeczywistych warunków geotechnicznych prowadzi do poważnych awarii. Gliniaste podłoże, trwale nasączone wodą wynikającą z wysokiego poziomu wód gruntowych, oraz świeży nasyp z materiału niespoistego spowodowały nierównomierne osiadanie całego układu. Skutek był łatwy do przewidzenia: elementy popękały na połączeniach, szczelność została bezpowrotnie utracona, a zalegająca woda regularnie zalewała nawierzchnię użytkową. Ten przykład wyraźnie pokazuje, że nawet najlepiej policzony przekrój hydrauliczny zawiedzie, jeśli zignoruje się specyfikę gruntu i zachowanie wody pod powierzchnią.

Warunki gruntowe a stateczność systemów odwadniających

Wybór odpowiedniego korytka zależy nie tylko od przewidywanej intensywności opadów, lecz przede wszystkim od stateczności podłoża i możliwości prawidłowego odwodnienia wykopu podczas prowadzonych prac. Różne rodzaje gruntów zupełnie inaczej reagują na obciążenia dynamiczne przekazywane przez ruch pojazdów oraz na zmiany wilgotności. Grunty spoiste, w tym gliny i iły, silnie zatrzymują wodę i podlegają znacznym zmianom objętościowym. W okresach deszczowych pęcznieją, natomiast w trakcie suszy kurczą się, co wywołuje naprężenia zginające w ułożonym ciągu elementów odwadniających.

Piaski, choć znacznie szybciej przepuszczają wodę, stwarzają inne zagrożenia budowlane. Pod wpływem obciążeń dynamicznych i przepływu wód podziemnych piaski ulegają przesunięciom oraz zjawisku erozji wewnętrznej, co nierzadko kończy się wypłukiwaniem materiału spod konstrukcji. Odrębnym wyzwaniem są nasypy drogowe. Wykonywane często z materiałów o różnej granulacji, konsolidują się powoli przez wiele lat. Proces ten generuje dodatkowe, trudne do przewidzenia siły działające na wszystkie wbudowane w nie systemy.

Osadzenie korytek w niestabilnej glinie wymusza ich nierównomierne osiadanie, co w krótkim czasie skutkuje rozejściem się złączy. W piasku natomiast szybko dochodzi do utraty niezbędnego podparcia bocznego. Współczesne wytyczne projektowe wymagają, aby inżynierowie dokładnie analizowali te różnice na etapie doboru klasy obciążenia oraz projektowania przekroju zabudowy, dopasowując technologię do mapy geologicznej danego terenu.

Wpływ wód gruntowych, mrozu i dopasowanie technologii

Wysoki poziom wód gruntowych stanowi jeden z najbardziej destrukcyjnych czynników dla podziemnej infrastruktury. Wprowadza on stałe siły wyporu działające na dno wykopu, a także powoduje ciągłe podmakanie warstwy nośnej. Woda pod ciśnieniem skutecznie rozluźnia połączenia elementów i drastycznie zwiększa ryzyko wynoszenia drobnych frakcji gruntu. Do tego dochodzi problem cyklicznego zamarzania. W centralnej Polsce zjawisko przemarzania sięga głębokości około 1,0 metra. W gruntach wysadzinowych, takich jak gliny czy piaski gliniaste, tworzą się wówczas soczewki lodu. Wywołują one silne ruchy pionowe, które potrafią trwale zdeformować lżejszy układ i zniszczyć zastosowane uszczelnienia.

Odpowiedzią na tak wymagające warunki są masywne odwodnienia liniowe betonowe wykonane z zaawansowanych mieszanek o niskiej nasiąkliwości i wysokiej mrozoodporności. Użycie betonu polimerowo-cementowego wzmocnionego włóknem szklanym zapewnia utrzymanie pierwotnych parametrów geometrycznych nawet przy trudnej, zimowej eksploatacji. Sam proces budowlany wymusza jednak zastosowanie kilku kluczowych procedur zabezpieczających.

Prawidłowy montaż wymaga przede wszystkim odpowiedniego podparcia konstrukcji. Ławę oraz obetonowanie boczne wykonuje się zawsze ściśle zgodnie z projektem i instrukcją producenta, dostosowując klasę betonu oraz grubość otuliny do wybranego systemu i docelowej klasy obciążenia. Wskazówki techniczne, które przygotowuje na przykład AS PPH Odwodnienia Liniowe, podkreślają konieczność precyzyjnego dopasowania tych parametrów do specyfiki lokalnego podłoża. Podczas samych prac montażowych niezbędne bywa czasowe odpompowywanie wykopu, aby obniżyć zwierciadło wody przed ułożeniem ławy. Ochronę przed ruchami termicznymi i osiadaniem zapewniają szczeliny dylatacyjne umiejscawiane co 3 do 6 metrów, a trwałe mocowanie rusztów chroni krawędzie przed wyłamywaniem pod wpływem ruchu kołowego.

Przy realizacji inwestycji infrastrukturalnych w obszarach o trudnych warunkach geotechnicznych sam dobór przekroju hydraulicznego to zaledwie początek procesu inżynieryjnego. O ostatecznym sukcesie i trwałości systemu decyduje precyzyjna analiza trzech zmiennych: parametrów nośnych gruntu, zachowania wód podziemnych oraz ścisłego reżimu wbudowania elementów. Zrozumienie, jak glina zatrzymuje wodę, jak piasek ulega wypłukiwaniu i jak mróz wpływa na stabilność podłoża, pozwala uniknąć kosztownych awarii. Właściwie dobrane, ciężkie korytka osadzone na prawidłowo zwymiarowanej ławie gwarantują bezpieczeństwo nawierzchni przez wiele lat bezawaryjnej eksploatacji, niezależnie od obciążeń generowanych przez ruch przemysłowy.
